三相标准功率源 交流仪表半自动检测在仪表校验子菜单（图8）中按“1”后，显示如图9。图的上半部分用于输入被检仪表的额定值、上限值（上限值是指超过额定值的校验点。不校或没有上限值这一校验点时，该栏全输“0”）、一次值（没有变比时，该栏全输“0”）、二次值、计量单位、等级和均匀校验点数。下半部分用于选择被检仪表的表类(分为指示和数显两种)和表型。进入校验界面光标默认在表型选择位置，按“1～5”键选择所校仪表的表型(分为交流电压、交流电流、直流电压、直流电流和频率表)，在表型选择位置左方显示的“～U”表示当前被校仪表类型为交流电压表。再按“▲”、“▼”键移动光标至上半部分输入各种信息，按“?”键选择被校仪表单位（注意：若输入额定值小于、等于4V（4000mV）时，装置自动在200mV～4000mV量程范围内切换，并且电量从mV输出端输出；若输入额定值大于4V（4000mV）时，装置自动在20V～1000V量程范围内切换，并且电量从V输出端输出；若输入额定值小于、等于40 mA（40000 uA、0.04A）时，装置自动在2mA～40mA量程范围内切换，并且电量从uA、mA输出端输出。若输入额定值大于40mA（40000uA、0.04A）时，装置自动在0.2A～20A量程范围内切换，并且电量从A输出端输出。由于交直流大小电压、电流分不同的输出端，因此请注意接线）。交流电流表、直流电压表、直流电流表的校验操作方法与交流电压表类似。例如校验一块0.5级10kV/100V额定电压为10kV；5分格的指示交流电压表。具体操作分输入仪表参数信息、校验、存储。
三相标准功率源 主要技术指标3．1 交流电压量程 50V、100V、200V、400V、600V 输出容量 20VA；3．2 交流电流量程 0.2A、1A、2.5A、5A、10A、50A 输出容量 30VA；3．3 交流电压、电流调节范围 0～130％ FS（50A量程0～120％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流准确度 0.05％ FS；3．5 有功功率（50V～400V）准确度 0.05％ FS；3．6 无功功率（50V～400V）准确度 0.1％ FS；3．7 电流对同名相电压的相位准确度 0.050；3．8 频 率 调节范围 45～65Hz， 调节细度 0.001Hz，调定值准确度 0.01Hz；3．9 相 位 调节范围0～359.990， 调节细度 0.010；功率因数 调节范围0～±1， 调节细度 0.0001；调定值准确度0.0005；3．10 交流电压、电流输出波形失真度 ≤0.3％；3．11 交流电压、电流及功率输出稳定度 ≤0.01％ FS /60s；3．12 谐波2～31次，幅度0～40％，各次谐波相位细度0.010·N（N为谐波次数）；3．13 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．14 直流电流量程 0.5A、1A、2.5A、5A、10A、50A 输出容量50W；3．15 直流电压、电流调节范围0～120％ FS（1000V、50A量程0～105％ FS），调节细度5×10-5；3．16 直流电压、电流输出稳定度 ≤0.01％ FS /60s（峰－峰值）；3．17 直流电压调定值准确度 0.05％ FS；3．18 直流电流调定值准确度 0.1％ FS；3．19 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．20工作电源 单相220V±10％， 50Hz±5％；3．21使用环境 温度200C±100C， 相对湿度≤85％RH；3．22体积重量 约536×532×205mm3， 25kg（豪华型机箱30kg）。

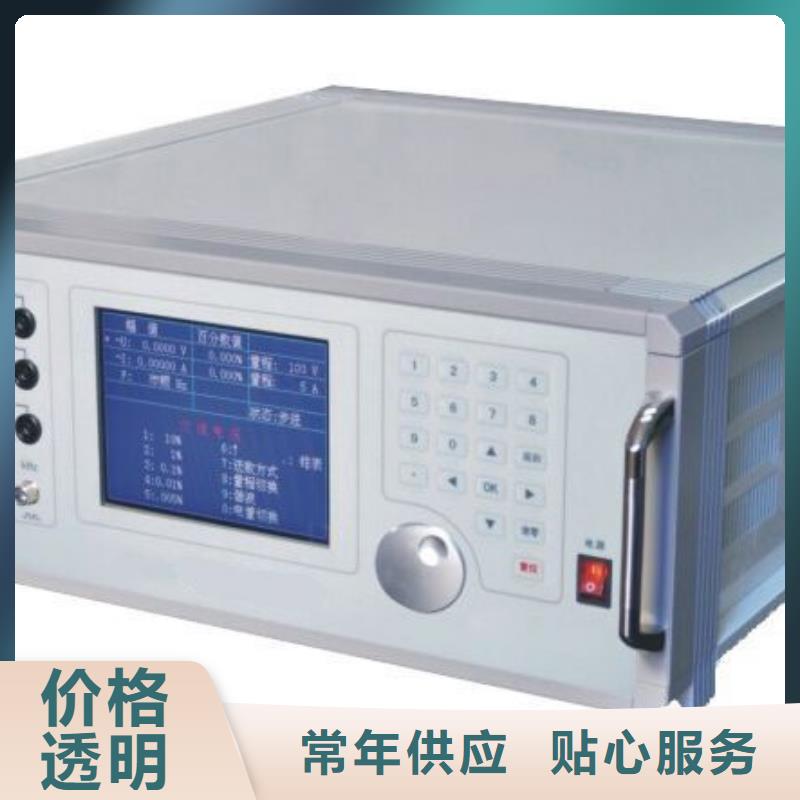

三相标准功率源 本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有USB转RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。
三相标准功率源 功率校准功率校准在校准完交流电压、交流电流后进行。以A相电压100V档、电流5A档为例，按“SEL”键选择被校准电量为功率，如图12。按“▼”键使电流档位框凸起，按“?”、“?”键选择档位至5A，电流档位框内显示“5”。再按“▼”键使电压档位框凸起，按“?”、“?”键选择档位至100V，电压档位框内显示“100”。把功率源的电压和电流接入本表及更高等级的标准功率表，升三相电压和电流至100V和5A，将功率源的电流对电压相角设为60o，此时两块表的功率读数约为250W（误差不大于±10％），在“测量值”栏下显示出Pa、Pb、Pc的实测值。将光标移至Pa位置，在“标准值”栏下的Pa框内输入标准表数值，按“OK”键一次，屏幕左边出现“OK”约一秒后消失，此时表示Pa 100V/ 5A档已校准。同理移动光标至Pb、Pc位置，按上述步骤实现电流档位（A）： 0.1 电压档位（V）： 100 OK: 校准确认 0-9：输入标准值 图13 5.7.3电压相位校准指三相电压间相位角（Uca、Uab、Ubc）的校准，如图13。以100V档Uc–Ua相角校准为例，按“SEL”键选择被校电量为相位，在Ua、Ub、Uc输入端并联输入同一电压，按“▼”键使电压档位框凸起，按“?”、“?”键选择档位至100V，升电压至附近，“测量值”栏下显示∠Uca、∠Uab、∠Ubc相角。移动光标至标准值栏对应∠Uca处，按“OK“键，屏幕左边出现“OK”约一秒后消失，表示Uca 100V档已校准。同理可完成Uab100V档、Ubc100V档及其他档位的校准。5.7.4直流校准直流校准指本表内所有直流测量（包括大直流测量和变送器输出小直流的测量）的校准。 直流校准分为零位校准和满度校准，先零位校准再满度校准。满度校准与交流电压校准方法一致。零位校准只在直流电压和直流电流状态有效。
