发电机绝缘测试仪产品的真实面貌，远比文字描述来得丰富和生动。点击观看我们的视频，让产品自己为您讲述它的故事。
以下是:发电机绝缘测试仪的图文介绍
天正华意电气设备(张家口市分公司)是一家综合性的 微机继电保护测试仪厂家。位于平度市平安路2号，地理位置优越，交通便利，方便客户采购发货，我建立以来不断改善管理方式，所生产 微机继电保护测试仪产品均采用优异原材料，生产的产品规格齐全，价格合理，特殊规格都可根据用户要求加工定做。

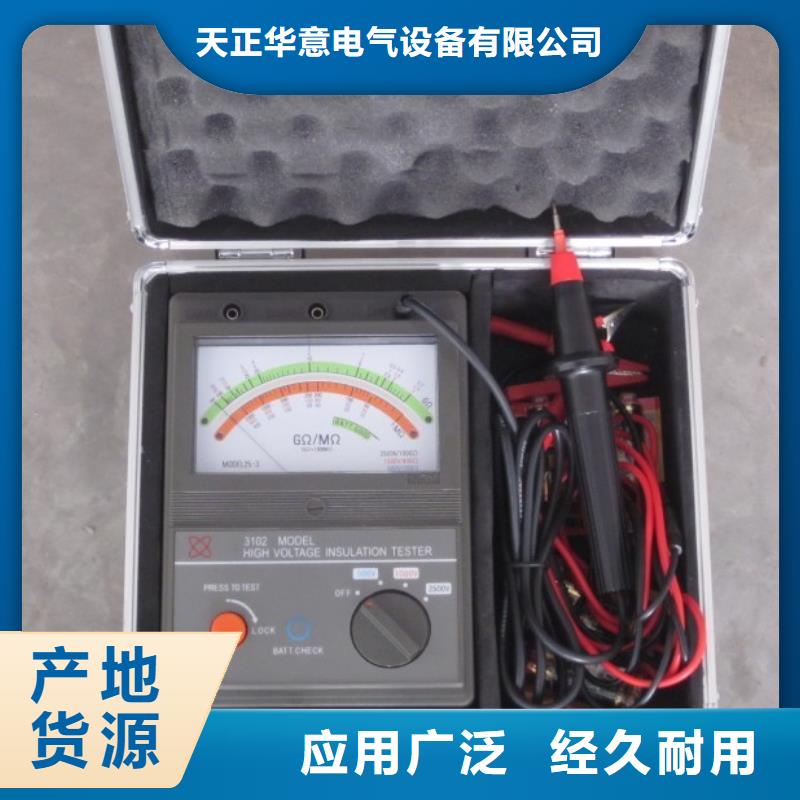

水内冷发电机绝缘测试仪外型结构1、外型尺寸：200×140×80（mm）2、重量：1Kg（含电池及测试线）四、仪表结构示意说明如图一：1、 测试探针（L输出）。2、 屏蔽端子（G）。3、 测量（E）。4、电源按钮开关。5、机械调零。6、电池盖。7、功能选择开关。8、电池电压检测按钮, 仅限500V/1000V/2500V 2500V/5000V两种类型。、使用说明（1）2500V型表使用说明如下（2）5000V型表使用说明如下将电池装入仪表后，功能开关置于“BATT.CHECK”（电池检测），按下“PRESS TO TEST”（电源按钮）观察表针指示，指针在“BATT.GOOD”线内，则表示电池能满足仪表正常工作，否则须更换电池。将L．E端子接入被测物，功能开关置于“MΩ”挡，按下按钮开关（顺时针旋动将按钮锁紧），即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值。刻度指示灯红灯亮读下刻度，绿灯亮读上刻度。根据需要，可接入屏蔽（被测物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用说明如下（4）2500V/5000V型表使用说明如下将电池装入仪表后，功能开关置于“OFF”位置，按PRESS TO TEST（电源按钮）和BATT CHECK（电池检测钮），观察表针指示，指针应在BATT.GOOD线内,则表明电池能满足仪器正常工作,否则应更换电池。将L、E端子接入被测物，选择功能开关置于适当电压位置后，再按下PRESS TO TEST按钮（顺时针旋动将按钮锁紧）即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值，刻度指示灯亮，红灯亮读红刻度上对应电压值颜色的数值，绿灯亮读绿刻度上对应电压值颜色的数值，根据需要可接入屏蔽端（被测物屏蔽后，接入G端）。六、产品成套性系列表注意事项1. 试验中，测试探针（L输出）带电，（500V），请勿用手碰触。2. 做完试验后，请将档位旋钮拨置“OFF”3. 仪器使用完毕后，请将电源按钮关闭4. 仪器长时间不使用，请将电池取出，以免电池流液腐蚀仪器。
水内冷发电机绝缘测试仪电阻或电阻率测试的主要因素a．环境温湿度一般材料的电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70C时的电阻值仅有20C时的10％。因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度。b．测试电压(电场强度)介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。对相同的测试电压，若测试电极之间的距离不同，对材料电阻率的测试结果也将不同，正负电极之间的距离越小，测试值也越小。c．测试时间用一定的直流电压对被测材料加压时，被测材料上的电流不是瞬时达到稳定值的，而是有一衰减过程。在加压的同时，流过较大的充电电流，接着是比较长时间缓慢减小的吸收电流，达到比较平稳的电导电流。被测电阻值越高，达到平衡的时间则越长。因此，测量时为了正确读取被测电阻值，应在稳定后读取数值或取加压1分钟后的读数值。另外，高绝缘材料的电阻值还与其带电的历史有关。为准确评价材料的静电性能，在对材料进行电阻(率)测试时，应首先对其进行消电处理，并静置一定的时间，静置时间可取5分钟，然后，再按测量程序测试。一般而言，对一种材料的测试，至少应随机抽取3～5个试样进行测试，以其平均值作为测试结果。
水内冷发电机绝缘测试仪 主要技术性能准确度：±(10％＋5字) 测量范围：0.1M～200GΩ显示方式：数字和模拟指针双显。 温度测量：-25℃～125℃试验电压范围：0.5Kv ，1KV，2.5KV短路电流：≧20mA 测量时间：1分钟～10分钟（与测量方式有关）工作电源：180～270VAC ,50Hz/60Hz±1％ (市电或发电机供电)工作环境：温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。4、注意事项及其它请注意，L为高压端！E为地端,必需接大地！ 四、操作方法初始设置画面（图一）4.1 测量图标 处于选中状态，下面显示2.5KV表示测量电压。1）按增大，减小键 增大/减小测试电压2）按功能键在可以使 测量图标 时钟图标 存储图标 设置图标 循环处于选中状态3）按确定键1秒以上，启动测量，显示测量画面（图二）显示测量画面（图二）2.5kV 表示测试电压250G 表示测量的瞬时值01’07” 表示测量过程中的时间表示测量15秒 的数值01 表示测量1分钟 的数值 表示测量10分钟 的数值DAR 吸收比 DAR ＝ R60s/R15s PI 极化指数 PI ＝ R10m/R60s 4）测量过程按确定键，测量结束，显示放电画面（图三）放电画面（图三）639V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等待放电完毕，建议用户对试品进行人工放电。
水内冷发电机绝缘测试仪电阻器由于全部采用十进读数盘来改变输出电阻值，通过调节可以得到调节范围中的任意值，所以使用十分方便，十进读数盘开关设计成适于5Kv下使用，采用高绝缘材料和轻压力结构，因此具有接触压力小，寿命长，接触电阻变差小，绝缘电阻高等优点。整个电阻器均装在金属壳体内，因此具有很好的静电屏蔽作用。六． 使用注意事项1. 在检定本电器时，应在20--25℃，相对湿度40％-60％，且应无腐蚀性气体和无直射阳光的环境中，而且应该有足够的稳定时间。2. 电阻器使用时，应在23±5℃，相对湿度25％-75％，且应无腐蚀性气体和无直射阳光的环境中。3. 有较长时间未使用的电阻器，在使用前应将各读数盘，自0-10（11），来回转动数次，使其接触良好。4. 电阻器在使用时，应注意实际施加在电阻器上的电压，应不超过主要承受电压读数盘的使用电压。以免造成读数盘的超差或烧坏元件。5. 仪器应存放在10-30℃，相对湿度＜75％，无腐蚀性气体，无露水，无直射阳光的环境中。6. 用户在遵守使用和保存的条件下，从发货日起，12个月内，达不到主要技术指标时，公司免费为用户维修更换。
