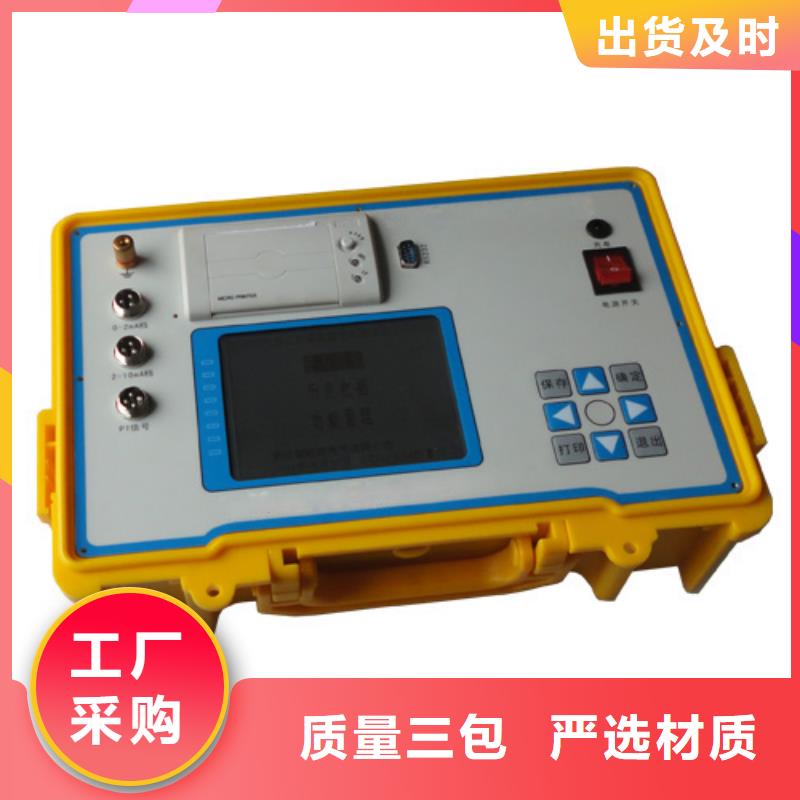

TH-天正型氧化锌避雷器测试仪

非线性电阻测试仪工作原理说明测试台接通电源，由“电压调节”的调压器调整输出电压给高压变压器,变压器输出的高压，经二极管整流后，产生5HZ或50HZ底宽10mS的正弦半波电压输出到A.K两端,连接到被测器件两端;同时峰值电压经1000/1的比例衰减后输入到控制电路，峰值电流经取样电阻取出输入到控制电路。由控制电路处理后，其峰值输出到电压.电流表头进行显示。七、使用方法1、通电前先确定“电源”及“测量“按键处于抬起状态，然后连接电源线应保证电源线有可靠的接地;2、将测试线“A”连接到设备输出的“A”接线端口,“K”端连接到设备输出的“K”接线端口;3、先确认“电压调节”旋钮调到零位（旋钮逆时针方向到底为零位），将测量按钮置于关闭状态(指示灯不亮);4、开启“电源”按钮，设备带电，电压表头数码管显示“0.00”；电流表 头数码管显示“0.00”（低档）；5、设定漏电流保护:按住保护设定的红色按钮，观察漏电流表头显示数值,显示的数值即为保护的设定值。旋转“保护设定”的灰色旋钮可以调整数据，顺时针方向增加显示数值；松开红色按钮，既设定相应漏电流保护值。6、将被测元件正确接入A-K两端，设置好正、反向测试。正向：阳极A为高压，阴极K为低压；反向：阳极A为低压，阴极K为高压。7、轻轻按下去“测量”开关，“测量”开关指示灯亮。顺时针缓慢调节 “电 压调节”旋钮，并观察电压表头上显示出的变化电压值，直至达到测试值为止，同时观察漏电流显示表头上的漏电流值；测试完立即将电压调零，并作相应记。8、换向测量，需将“电压调节”逆时针调到底，电压降为零,换向开关选择到“反向”状态;(当有输出时“K”为高压端,“A”为低压端)，再重复上述“5”的测量操作;若在高压下直接选择“反向”操作是极其危险的，使用时请特别注意；9、当更换被测器件时同样将“电压调节”逆时针调到底，电压降为零,并按起 “测量”按钮，即关掉测量,再进行更换被测的操作。不关测量进行操作比较危险;10、测试时当被测器件漏电流大于保护设定漏电流时(如设定保护漏电流为 12.9mA,当测试漏电流达到12-13mA)，保护电路动作，同时“保护”红色指示灯亮起,主电路断开,不再有高压输出;恢复测试须将“电压调节”调至零位再按“复位”，电压没有调零前无法使“复位”按钮动作。复位后设备将恢复到测量前状态;
