想要一睹【交直流指示仪表检定装置】产品的风采吗？这个视频将用直接的方式展示产品的卓越性能，保证让您大饱眼福。

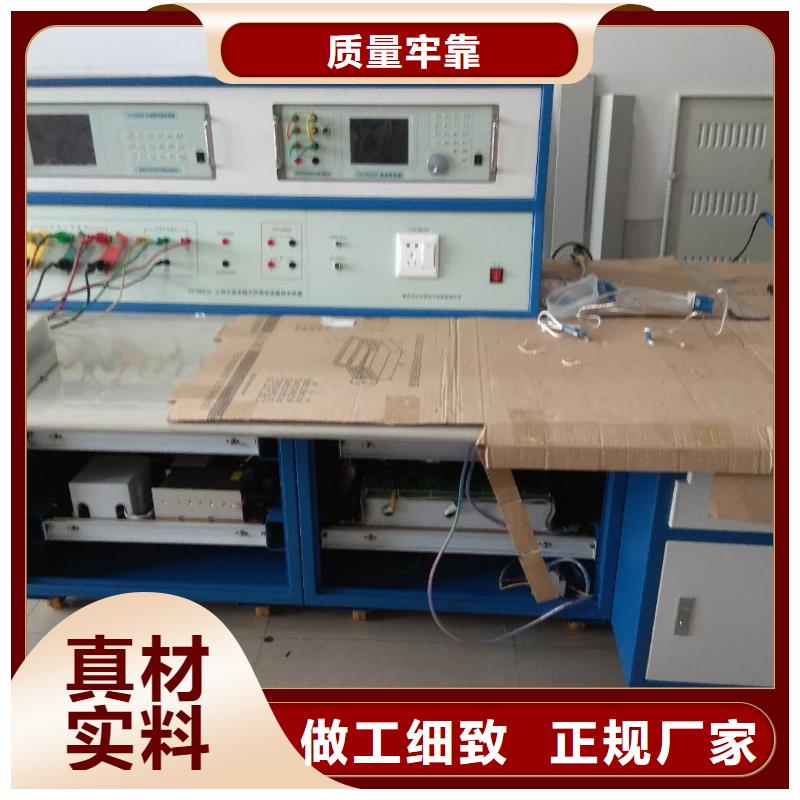

以下是:【交直流指示仪表检定装置】的图文介绍
天正华意电气设备(肇庆市分公司)经过近几年来的业务发展，本公司已具备 微机继电保护测试仪类行业的实用技术，完善的服务体系，开拓出国内的广大应用市，服务于全国。
三相电能表校验装置主要特点和功能3.1 装置特点◆ 采用表源一体结构，内置0.05级三相宽量程多功能数字标准表，可通过软件读取标准表各电参数。◆ 采用DDS技术，36000点波形合成技术，大规模CPLD和32位嵌入式系统，信号源输出稳定性高、调节细度小、失真度小等特点。◆ 采用RAM系统的7英寸彩色触摸液晶屏，具有显示信息多，能显示三相电压、电流、有功功率、无功功率、视在功率；还能显示电量矢量图、波形分析图等功能。◆ 采用小型PWM数字功放，具有超过90％以上的效率，300KHz的载波频率，具有失真度小、发热量小，效率高等优点。◆ 具有完善的保护功能，具有电压短路报警，电流开路和过载报警。◆ 内置高稳定度恒温晶振，输出500KHz高精度脉冲，可测试电能表时钟，配合校表管理软件，可测试日计时误差、时段投切误差等。（选配功能）◆ 配置485通讯接口，可测试多功能电表的各种通讯试验。（选配功能）◆ 可不带电脑，根据内置规程自动校验电能表，并可保存超过10000只表的数据。◆ 配置一个USB接口，可通过U盘，自动升级程序；也可导出保存的数据；外接鼠标，可直接操作装置。
三相电能表校验装置 主要特点1、采用数字真无功测量技术，测量不受电压电流不平衡、相角不对称、频率变化等影响，准确度达千分之一；2、采用高速高精度数字乘法器，同时测量有（无）功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正；3、高亮度、高清晰度、高分辨率5.7＂（320＊240）TFT彩色液晶显示，T9汉字输入法；4、宽工作电源AC 57.7～480V，在 -20℃～＋40℃ 的温度范围内保证电能的准确性；5、无电位器，提高了系统的稳定性和可靠性，彻底防止仪器因运输等外界原因造成误差改变；6、电压自动换档 30～480V、电流直接输入 5A；7、带 0.2 级 5A 钳表，已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等；8、高精度塑胶模具机箱设计，轻巧美观，方便各类现场校验。2.3 操作使用注意事项警告：本仪器属于带电工作设备，为了您的，请遵守生产的相关规定，严格按电力计量装置现场校验操作规程操作。?不能将脉冲线的夹子夹到电能表的电压端子，否则会损坏仪器；?不能将电压端子线插到电流端子口上，否则会损坏仪器；?不能将电流端子线插到电压端子口上，否则会损坏仪器；?正确选择工作电源（注意：电源范围为 AC57.7V～480V）；?正确选择电流量程，电流量程一般不要超过额定值的 220％；?三相三线测量时 B 相电压必须接到电压端子的公共端COM；?每只钳表分正负端：“＋”端表示电流进、“-”端表示电流出，不得接错；?钳表颜色代表相别：黄-A 相、绿-B 相、红-C 相；?不同相的钳表不要互换使用，否则会影响测量精度；?三相三线测量时，B相电压线、电流不要接到仪器上，以免影响测量准确性；?由于内置仪器电源，能从电压端子上供电，校验台上使用仪器，请选择仪器的电池或外接电源供电，以免影响校验台电压输出。
三相电能表校验装置 电流量程自动转换功能本功能是为用户校表时使用方便而设置。在使用电流量程自动转换功能后，可认为装置电流输出量程在0-100A之间任意选择，一旦用户选择一个被校表额定电流后，输出电流指示均以该额定电流为100％时行显示换算，并且装置自动切换不同负荷点的电流量程。使用本功能的方法是： （1）开机后在5A量程下（或键盘上标志的九个电流量程中任一个量程）调节电流电位器使输出指示为100％。按“校值”键在被校表电流额定值“A”参数下设定被校表电流值。还可以同时设其它参数。按电能键，退出“校值”状态开始检验，这步是用户要使用电流量程自动转换功能的确认步骤，如果退出“校值”状态不按上述键，则表示用户设定了额定电流，但不使用电流量程自动转换功能。装置在收到确认额定电流后进入电流量程自动转换状态，此时键盘上九个电流量程灯全亮，表示电流自动转换。使用电流量程自动转换功能时只要按下相应电流负荷实验点键（或按自动键）不要再动电位器。电流显示以所设额定电流为100％，实际输出换算成百分比便显示。比如额定值为3A，输出6A显示200％，输出0.15A显示5％。（6）退出电流量程自动轮换状态只要按一下九个电流量程中任一个键，即选定该量程输出，其余电流量程灯灭，表示从自动轮换状态中退出。5、相位频率选择功能 改变相位频率的基本方法一是通过按“键和“f/φ”键微调输出；具体步骤是”键使其键灯亮；②再按键即可改变相位输出量的连续递增或递减，若改变f输出，其步骤是：重复按键，使其键灯灭；②再按“键，即可改变频率输出值，改变量为0若持续按下该时间超过1秒，就可完成频率输出连续递增或递减。二是通过直接设定相位（频率）值的方法改变。直接设定的步骤是：①按下“f/φ与设定”键，显示窗口需改变的量在闪动，表示准备接受资料；按数字键输入数字的大小代表你想改变的输出终位；③按一下“↑”键再按一下”键，符号闪动停止，电源按所设数据改变输出。当电源输出时，调节的相位不显示出来。内部相位已改变，当启动输出时，相位即按所调节显示。为方便使用相位还设有6个实验点，在有功校验COSф＝1时，1L时和1C无区别，在SINф时，1L＝90°，1C＝270°，电源的相位还可以选择负相序输出，这时要按“负序”键，键灯亮表示负相序，再按此键灯灭，退出同步，恢复原有状态。
