无需繁琐的文字描述，观看我们的视频，让直流系统接地故障测试仪规格产品一览无余！
以下是:直流系统接地故障测试仪规格的图文介绍
直流系统接地故障定位仪拨码开关工作状态开机显示强制信号模式检测范围/kΩ＠220V123限幅/V限流/mA关关关201992.0非强制模式0—100开关关502994.00—200关开关00996.00—50开开关x1998.00—600关关开201993.0强制模式0—100开关开502995.00—200关开开x2997.00—50开开开x3999.00—600设备出厂默认为开机显示998.0模式，即不限幅，限流1mA。强制信号模式：在强制信号模式下，如果系统接地阻抗发生变化，信号电流大小保持不变；在非强制信号模式下，如果系统接地阻抗发生变化，且变化超过一定门限值，分析仪重新计算信号电流大小。开机显示996.0模式下，分析仪工作在不发信号模式下。限幅在表格中表示为“x”,表示该档位没有限幅。（4 ）检测技巧“钳单根”的检测方法如果是正极接地，将采集器钳在正极电缆上，检测方法同上；如果是负极接地，则钳在负极电缆上，检测方法同上。多回路线一起检测提高检测效率将采集器钳在这扎电缆上（注：采集器钳口必须能完全闭合），如果检测出绝缘正常，说明被检测的这扎电缆都没有接地故障；如果通过检测判断该扎线缆存在绝缘故障，说明被检测的这扎电缆中有一回路或多回路有接地故障，必须将该扎电缆分开检测。分析仪接入点说明根据直流系统接地故障的情况，将分析仪接到靠近蓄电池输出端的正、负母线和地线上。检测时，应使分析仪始终接在直流支路的电源端，而探测仪始终在直流支路的负荷端进行检测。

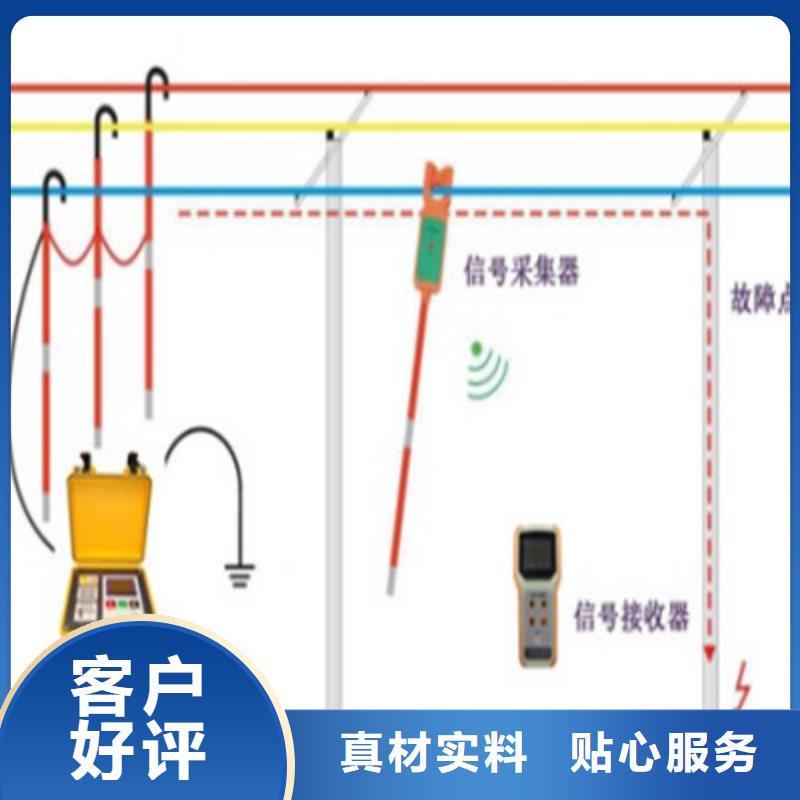

直流系统接地故障定位仪找到了故障支路,可以顺着这条支路查找接地故障点,检测探头沿着这条支路向后移动,如果测量电阻突然变大,此测量点之前的附近点便是接地故障点（即接地点就在这两个测量点之间）。7、排除故障点后再看发送器正负对地是或都显示999K。8、检测探头与接收器之间的电缆线为1.5米，信号发送器输出线为2.3米。线的长度可以加长需特别说明。六、故障检测时的注意事项及小技巧1.信号发送器夹在母线上，开机后检测出是正接地或者负接地，接着将“母线/支路”开关置“支路”上，就可以用接收器顺其查找了。这时如果欲返回查看母线接地状态，把“母线/支路”开关置“母线”上，检测两次，以获得稳定的测量值。特别注意：当“母线/支路”开关置支路5分钟后，如果返回查看母线状态后想立即置支路，发送器必须重启直到显示接地阻值，然后把开关置支路端。2.若找到接地的支路后，要进一步查找该支路以下的分支路。3.将电流钳夹在线上的不同地点，如果A点检测到有接地，而B点检测到没有，则故障在A-B之间的线路上。4.当电流钳在夹线或从线路上拿开时，可能显示的电阻比较小并发出报警，此时为无效报警，因为探头的张开和闭合都将对电流钳内部的线圈有影响，此时应等待至显示稳定后，再进行判断。七、注意事项1、在使用本仪器之前，请详细阅读本仪器的使用说明。2、使用本仪器时，如果直流系统母线已有绝缘监测装置时，必须关掉或退出，以免干扰本仪器的测试。3、使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。
天正华意电气设备(自贡市分公司)主营产品有 微机继电保护测试仪，本公司库存量充足，品种齐全,并且可以根据客户要求加工定做。公司历经几年的发展，现已成为行业领先、工艺技术装备水平高、品种规格齐全的射线防护生产销售于一体的企业，并与各大厂商组建联合销售。我公司以“雄厚的技术力量、高品质的产品、合理的价格及周到快捷的服务作为不懈进取的准则；不断的向新老客户提供更好、更新、更的技术支持。诚信为根，质量为本、价格合理是我们的宗旨。天正华意电气设备(自贡市分公司)欢迎新老客户来公司参观指导或来电、来函洽淡业务。服务三保：保证质量、保证时间、保证数量服务宗旨：雄厚的实力、优质的产品、低廉的价格、的服务。郑重承诺：保证以优质的质量、良心的价格、完善的服务来答谢新老顾客的信赖！
直流系统接地故障定位仪 检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。6.2 高检测效率，钳表钳一扎回路出线：在直流配电屏的屏面上的各个保险的出口线（捆成一扎）上，如果检测结果为“非接地”说明该扎直流电源的回路均无接地故障。如果该扎线检测结果有“接地”，再分别钳各个回路，检测方法同上。假设检测出第N馈线支路有故障后，欲进一步寻找馈线支路以下的各个分支路时，可继续按照上述步骤，用钳表对各个分支路进行检测。6.3 故障进一步定位：检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。6.4 利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。
