交流采样现场校验仪谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“U幅度”、“U角度”、“I幅度”、“I角度”间移动，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过20％。）5. 3. 1. 2送数操作在图4所示界面按屏幕下边六个按键中的“送数”键，显示如图6，同时屏幕下方的“送数”键变成“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下边六个按键中的“步进”键即可。若在“手动送数”框里输入错了所需数值时，也可按一下“步进”键返回到步进状态，再重新进入“送数状态”，比按键移位重新输入要快捷。输出检测交流电量送数手动送数C图6在“手动送数”框里输入所需数值（含小数点），再按相应“电压”键，或“电流”键，或“因数”键，或“频率”键，或“角度”键，即一步到位地输出“相别”栏中所显示相别状态的上述各量（电压、电流以当前量程的百分数输入；因数、角度、频率以实际值输入；相别切换只针对电压、电流、因数、角度有效。）。若输入数值超出规定范围，则以规定范围值输入。

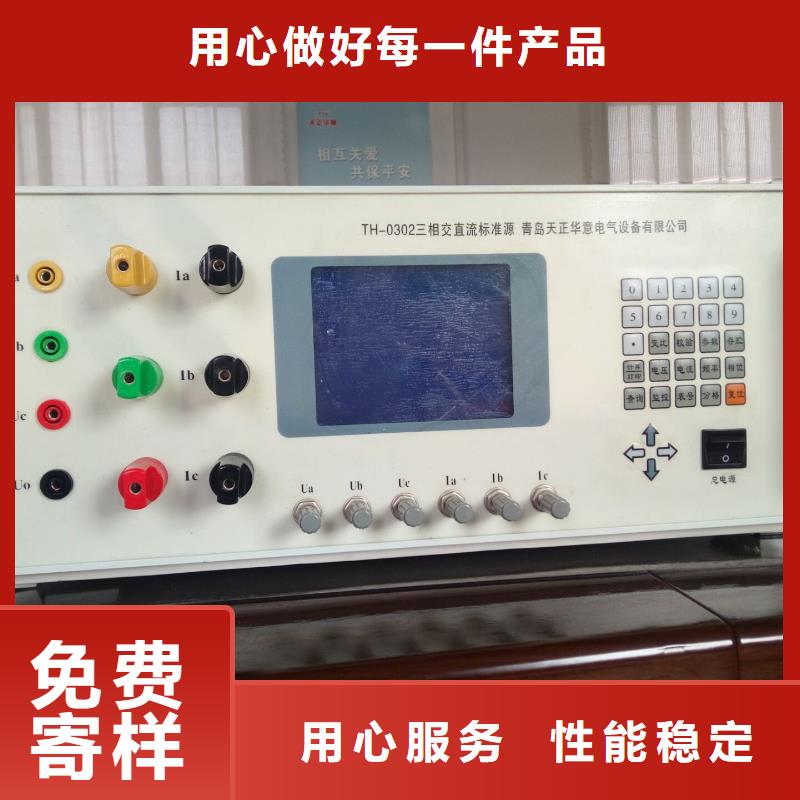

交流采样现场校验仪 说明：前面板输出端子均为交流输出；后面板输出端子均为直流输出及75mV以下，1mA以下，专用端子。面板上6个电位器为三相电压、三相电流手动细调。七、键盘布置见图：（见附图2）键盘各按键功能说明：1、数字键：【0】—【9】为数字键，可配合【电压】、【电流】、【频率】、相位】键使用等到相应的输出，可配合【存贮】、【表号】、【查询】键使用得到所需调出的校表数据，可配合【分格】、【变比】、键使用输入校表数据，可配合液晶显示窗口的主菜单、子菜单提供相应的支持。2、 功能键：【 ? 】1、可配合数字键作为小数点使用；2、可在有变比的表校验时改变KW为MW的单位,例如输入额定功率为30Mvar功率置入为按【 3 】【 0 】键，按【 ? 】键改变单位；【变比】有变比的表校验时，按【变比】键.置入方式为按【变比】键，光标移至PT栏按数字键置入电压变比，再按【变比】键确认光标移至CT栏，同样按数字键置入电流变比，按【变比】键确认；【校验】为校表命令的执行键；可配合数字键输入相应被校表常数；【存贮】1、用于存贮被校表数据,如需存贮被校表数据，校完表后按“存储→相应的序号”,如校完第三块表需存贮，则操作步骤如下：按“【存储】、【 3 】”键，则被校表数据存在第三块表内；2、可配合其它键用于软件修正标准表数据操作, 详情请见附页中TH-3020多功能校准仪面板修正方法【计算/打印】校仪表时每按一次计算一次误差，为打印被试表的校验结果；【电压】配合数字键使用，是所输入数字幅值电压的执行键。【电流】配合数字键使用，是所输入数字幅值电流的执行键。【频率】配合数字键使用，是所输入数字幅值频率的执行键。【相位】配合数字键使用，是所输入数字幅值相位的执行键。【查询】配合数字键及【表号】键使用，可用于查询已存入的被校表数据；如需查询第三块表的数据，步骤如下：按“【查询】→【 3 】（被查询表的序号）→【表号】”键，菜单则显示第三块表数据。
交流采样现场校验仪 交流采样器查询在交流采样器子菜单中，按“2”键后，进入交流采样器查询界面。通过“”、“”键，根据“表号”或“时间”等关键词移动光标选中后按“0K”键即可查看半自动校验时存入的误差数据。“”、“”键用于翻看上、下一页。显示屏左下方的“单删”键用于删除光标选中的被检交流采样器误差数据，右下方的“总删”键用于删除机内存储的全部被检交流采样器误差数据。当机内所存文件总数达到300份（包含指示仪表和变送器数据）时，应采取“单删”或“总删”措施以空出存储空间容纳新的检定数据（删除之前可把所需误差数据上传给计算机）。5．7 档位校准利用外部更高标准可对本装置进行校准，仅限于装置生产者或中试院不开盖调机或校准。5．7. 1校准操作注意事项：＊ 进入校准菜单界面前，需先降电压、电流为零。＊ 在校准时，需看清屏幕中间显示当前的校准状态与所要校准项目（源与表、零点与满度易弄错）、档位是否一致，才能在电压（电流或功率）对准好外接更高等级的标准表后，按“OK”键进行确认已调好和按“存储”、“OK”键进行存储新校准数据。否则会校乱校准数据。若在屏幕中间显示当前的校准状态与所要校准项目、档位不一致情况下，按了“OK”键进行确认已调好，并没有按“存储”、“OK”键进行存储新校准数据时，只要按“清零”键后，按“复位”键，就可以避免校乱校准数据。＊ 交流校准时“先满度，复位后，再角度”。＊ 直流校准时“先零点，复位后，再满度”。＊ 直流校准中75mV、75V、150V、300V、500V、1000V电压，以及0.5A、1A、2.5A、5A、10A、20A电流只做源校准，不做表校准。＊ 直流校准中±1V、±5V、±10V、±20V电压，以及±1mA、±2.5mA、±5mA、±10mA、±20mA电流只做表校准，不做源校准。校负电压、电流值时请送负电压、电流源。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！

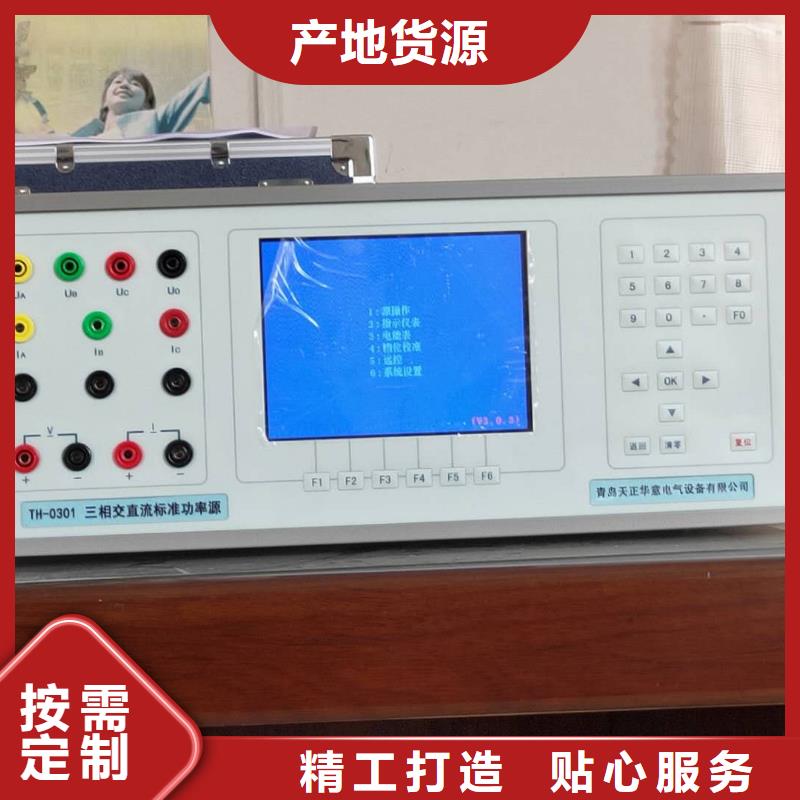

交流采样现场校验仪工作原理三相交流采样在线校验仪原理框图见插图从原理图看出，仪表首先把电压、电流信号转换成标准信号，高速A/D转换器在单片机的控制下同步对电压、电流标准信号采样，并同时采样信号的频率及相位，由计算机内部计算出实测电压、电流、有功功率、无功功率、频率、相位、功率因数等各参量，并显示测量结果。5. 面 板5.1.前面板三相交流采样在线校验仪面板由一块LCD显示屏，功能键【＜＜】、方向键和数字键、【确认】、【复位】及电源开关组成。接线端由三相交流电压输入端（由黄、绿、红、黑四端钮组成）三相交流电流输入端，钳夹输入端，电源输入连线，保险丝座（1A保险丝），RS－232接口（九针）。
