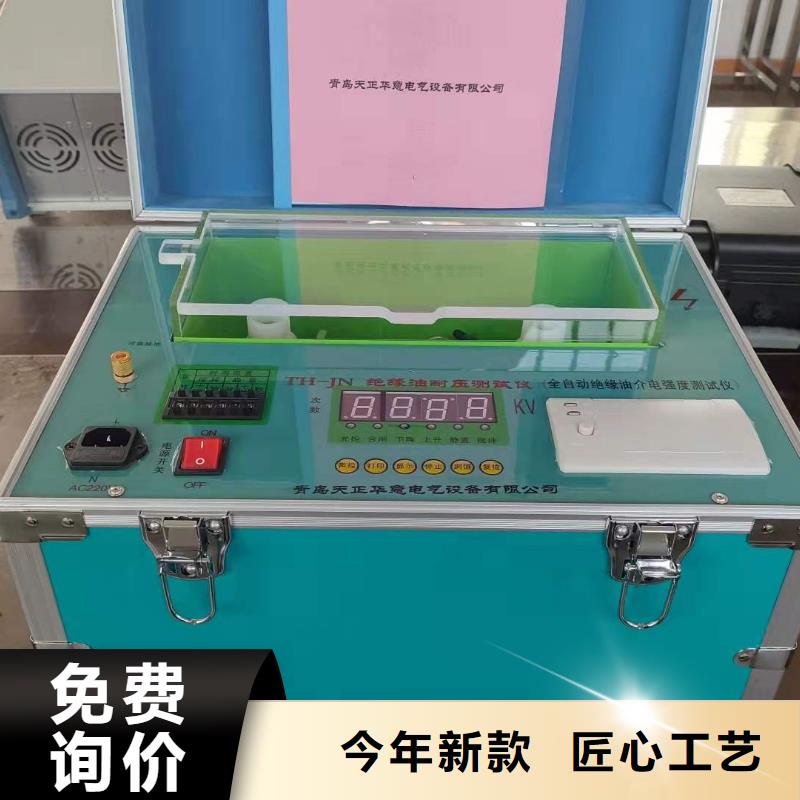

【全新视界！】【绝缘油介电强度试验仪】配电自动化终端测试仪一对一为您服务产品视频，带你领略产品新风尚！
以下是:【绝缘油介电强度试验仪】配电自动化终端测试仪一对一为您服务的图文介绍
绝缘油介电强度试验仪注意事项1、 燃油的测量作业应遵守规定——人体、仪表等应静电接地（对大地电阻100MΩ以下），停止泵油作业二分钟后才允许取油样。2、不允许在危险现场打开仪表。3、本仪表的输入阻抗极高，输入插头插座的绝缘件怕手汗污染！因此请用户注意不要触摸这些部位的绝缘件。4、仪表应保管在具有干燥环境。长期不用时请打开仪表后盖取出电池，以免电池漏液损坏仪表。5、当仪表主机零位不正常时，往往是受潮或污染引起，可打开后盖用电吹风温热风吹一吹或在太阳下晒一晒就可以恢复正常。6、本仪表除了‘0’调节端允许用户调节之外，其它调节端请用户不要随意调节！！否则影响本仪表的准确度。本仪表内各调节端为：‘0’---零位调节‘1’---测试电压调节‘2’---校验调节；‘3’---数字表头误差调节五、仪表的计量与检验本仪表因为电导池的结构常数Q为1.00/m，因此，主机电导率测量读数就是电导值读数，它直接可按电阻法计量。众所周知,电导是电阻的倒数,即采用已知的高电阻器接入电导池两电极处就能代替已知电导，即:1pS＝1/1TΩ5pS＝1/0.2 TΩ10pS＝1/0.1 TΩ50pS＝1/0.02 TΩ＝1/20GΩ100pS＝1/0.01 TΩ＝1/10GΩ500pS＝1/0.002 TΩ＝1/2GΩ1000pS＝1/0.001 TΩ＝1/1GΩ本仪表的电导池电极结构是按经过定标验证符合常数Q＝1.00/m±5％制造,其绝缘结构采用超高绝缘电阻的聚四氟乙烯材料设计制造，一般无污染无结构变形情况下用户无需检验。当用户需要按标准仪表重新调节本仪表时,用户可采用已知准确的油料电导率仪表作标准表，按比较法检验本仪表。例如采用美国EMCEE 公司的1154型（或我们制造的TH-11型）电导率测定仪作为标准表，重新调节本仪表‘1’‘2’可调电阻进行纠正系统误差。
天正华意电气设备(西藏分公司)拥有完善的 微机继电保护测试仪售前、售中、售后服务体系，我们一贯的宗旨是：“以质量求生存，以信誉求发展”，我们愿以：一切服务于客户，一切为客户着想。用好的质量、好的服务开拓创新，与客户携手共进，共图发展。欢迎选用我公司 微机继电保护测试仪产品，来样定制，按需设计，更欢迎您来厂指导工作。为使我们的工作做的更好，请您提出宝贵的意见，客户满意是我们的宗旨，客户的要求是我们的目标。热烈欢迎广大朋友莅临指导。
绝缘油介电强度试验仪 ，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图5）；图5 自定义设置子页面在图5页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间 默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间 默认值10 s， 范围5～90 s（增量Δ＝ 5 s）；停升电压 默认值100 kV，范围10～100 kV（增量Δ＝ 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；。7.在图2页面下，按 选择 键移动光标√ 至数据标定处，按 确认 键即可进入 数据标定 子页面（图6）图6 数据标定子界面注意：设备出厂前数据已由厂家标定好，用户不需要进入程序标定，如需要标定数据，请与生产厂家联系索要密码进行标定。8. 每次击穿电压值和轮回次数自动存储，测量完毕后显示测试完毕，然后按 确认 键返回到开机页面（图1），按 打印 或 显示 键，进入油样单次击穿电压值和平均值的存储记录显示子页面（图7）。图7. 显示子页面按 打印 键打印页面显示的（近一组的）测试结果。按 选择 键，进入编号为1的数据存储子页面（图8）。在图8页面上再按选择 键，便进入编号为2的数据存储子页面（图9），依次类推。所以，这组子页面的选择 键为图8～12的循环翻页键。图8. 图9 图10. 图11. 图12 在图8～12的子页面中，按 打印 键打印子页面显示的测试结果；按 确认 键，则返回开机页面（图1）。注：全自动绝缘油介电强度测试仪采用了与PC机相同的逆序数据存储系统，您可以容易地发现图8～12页面中的编号与时间顺序的规律，即编号1显示的是近的测试数据，而编号2显示的是次近的测试数据，依次类推。由于存储器可存储近的35组测试数据，所以当数据超过35组后，系统便会自动将过去的数据顶替出存储器。在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。
绝缘油介电强度试验仪注意事项1. 使用本仪器前，一定要详细阅读本操作手册；2. 仪器操作者应通晓电气设备或分析仪器的一般使用常识；3. 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所；4. 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；5. 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；6. 仪器的维修和调试须由专业人员完成；7. 接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！ 8. 接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生电击危险！9. 仪器在使用过程中，如发现异常应立即切断电源！八、简易故障排除1. 开机无反应检查电源线是否插接良好，检查保险管是否完好无损；2. 不升压检查油杯箱盖是否盖好；3. 升压正常但不击穿 检查设置是否限制了停升电压；4. 击穿后无显示检查油杯内是否有污物；5. 打印不出纸检查打印机是否有纸；6. 更换打印纸 打印机在出厂时已安装了打印纸。若打印纸使用完毕，需要自行安装新的打印纸。其操作过程如下：（1）按下打印机前盖板上的圆形按钮；（2）将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。九、油杯的清洗：1. 油杯清洗方法（1） 用洁净的绸布反复擦拭电极表面和电极杆；（2）用标准规调整好电极间隙；（3）用无水乙醇清洗3～4次，然后用吹风机吹干。再用测试油样清洗2～3次即可；2. 搅拌桨清洗方法（1） 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；（2） 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干；（3） 用镊子夹住搅拌桨，浸入待测油样洗涤2～3次备用。
