直流高压发生器三相交直流指示仪表校验装置一站式采购产品的真实面貌，远比文字描述来得丰富和生动。点击观看我们的视频，让产品自己为您讲述它的故事。
以下是:直流高压发生器三相交直流指示仪表校验装置一站式采购的图文介绍
天正华意电气设备(西藏分公司)全体员工将开拓进取，争创，保质保量的完成每一个 微机继电保护测试仪产品，我们竭诚为广大客户朋友提供的西藏 微机继电保护测试仪技术和服务，热切希望同各界朋友建立良好的合作关系，同心协力，共创美好未来！

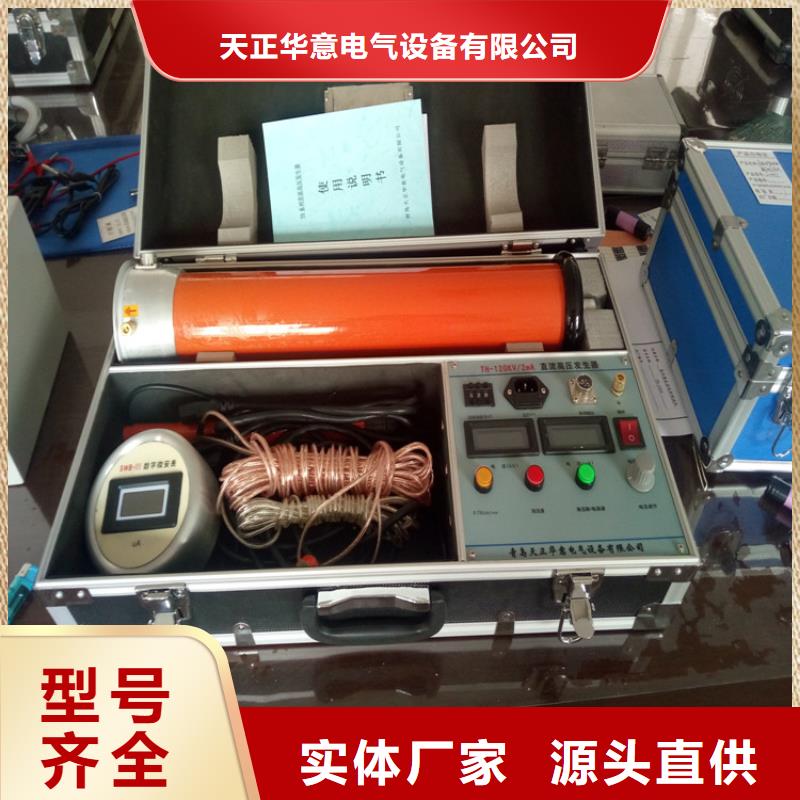

直流高压发生器产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 电压测量精度数显表 ±(1.5％读数±2个字)电流测量精度数显表 ±(1.5％读数±2个字)波纹系数≤2％电压稳定度随机波动，电源电压变化±10％时≤1％过载能力空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力被试品电容量无限制可用1.5倍的额定电流充电结构特点环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.四、产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。
直流高压发生器.几种测量方法1.一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io ＝Ⅰ1—I’2.当需要测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)微安表接入试品CX高压侧接线图微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。3.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)4.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。八、产品成套性1．控制箱 1台2．高压倍压筒 1节3．使用说明书 1份4．产品检验合格证 1份5．备用熔断丝 若干个6．电源电缆1根7．专用接地线 1组8．放电棒 1根9．限流电阻1根九、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。十、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提

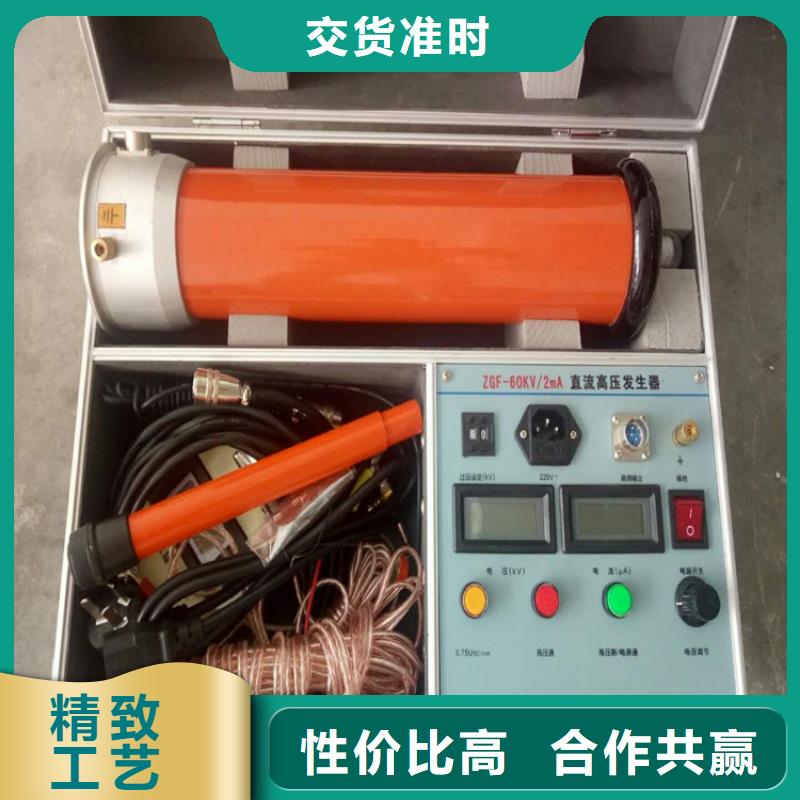

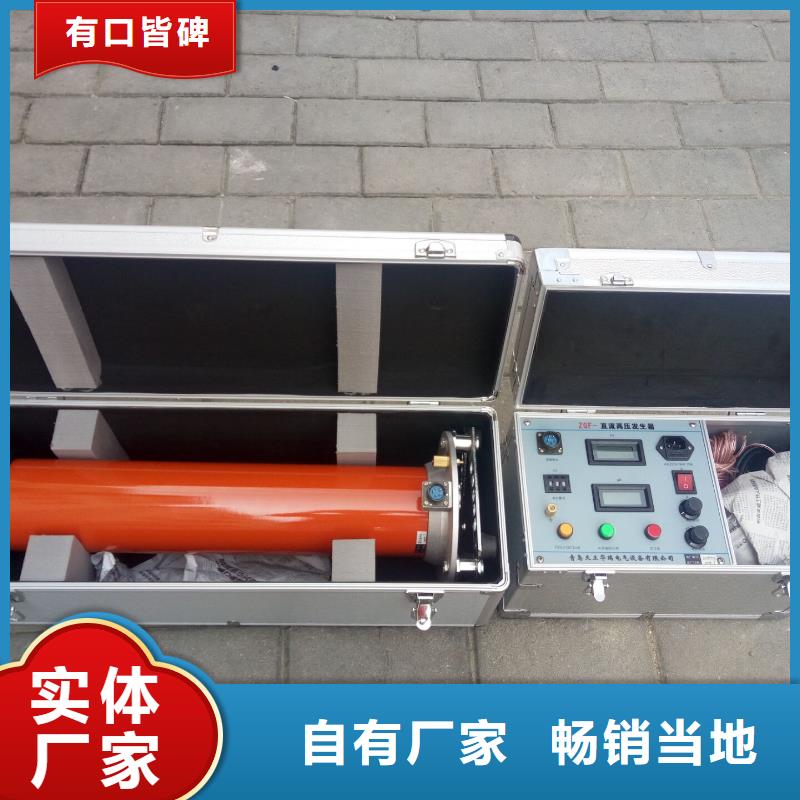

直流高压发生器使用说明4.1 面板说明图2 面板示意图1．接地柱。2．高压输出插座。3．220 V交流电源带保险输入插座。4．电源开关。5．数显电流表：显示输出直流电流值。6．数显电压表：显示输出直流高压值。7．电压设定拔码开关：耐压试验时用于设定 输出电压值。输出电压超过设定电压时，仪器自关闭输出同时过压灯亮并蜂鸣器报警。8．0. 5U带灯按键：用于当前输出高压的0.5倍高压输出。按下此键后指示灯亮输出高压便自动下降0.5倍，只有关闭电源开关后才可复位。9．高压通带灯按键：此按键只有在调压电位器回到零位后才能按下，指示灯亮并蜂呜器响。10. 带灯高压断/复位按键：按下此按键关闭输出，过流过压保护并蜂呜器响时按下此键仪器复位。11.调压电位器：用于调结输出电压值。4.2 操作说明使用前应将被试品、控制箱可靠接地，用专用高压线与被试品连接好。接通电源开关，将仪器预热5分钟，然后设定好所需电压的大小值，将升压电位器沿反时针方向旋回到零位后，按下带灯高压通按键蜂呜器响并指示灯亮后，再沿顺时针方向慢慢调节升压电位器，同时注视电流表、电压表数值，直到达到所需电流、电压值时为止。如需要输出当前电压的0.5倍值时，只要按下0.5U按键，输出便自动下降到当前电压的0.5倍值，不必调节升压电位器。如要终止试验，可按复位键或关掉电源来关闭输出。 单位名称：青岛天正华意电气设备有限公司
直流高压发生器 装置正面示意图装置背面接线图如图2所示，包括直流总报警输出、直流超欠压报警输出、纹波报警输出和交流报警输出；工作电源可以是交流电源或者是直流电源；正母线（KM＋）连接被测直流系统的正母线，负母线（KM-）连接被测直流系统的负母线，大地连接被测系统的大地；通讯接口RS485。图2 背面接线图5.1开机界面装置接通电源后按下开关按钮，进入开机界面如图3所示。等待一秒进入【电压类型选择】界面。图 3 开机界面5.2 电压类型选择开机后系统自动进入【电压类型选择】界面，按【向上】、【向下】键选择电压类型，如图4所示。图 4 电压类型选择界面5.3 系统参数设置电压类型选择之后进入【系统参数】界面。此时，若按【确定】键，系统进入主检测界面；如按【退出】键，系统返回【电压类型选择】界面；若按【向上】键，系统切换至【系统参数设置】界面，包括交流报警值、直流高压报警值、直流低压报警值、纹波报警值、通讯波特率和设备地址等设置，如图5所示。图5 系统参数设置界面5.4主监测界面主监测界面主要包括交流串入直流监测及报警，直流电压监测和纹波监测，如图6所示。图6 主监测界面如果有交流窜入并超过报警值，则在屏幕提示报警信息：系统交流窜入。如果直流电压值超过报警值，则在屏幕提示报警信息：直流电压过高/过低。如果需要进入【数据管理】请按【向上】键或者【确定】键。
